1、取样电阻是什么东西？有什么用途？

采样电阻又叫电流检测电阻、取样电阻是指电流采样和电压采样而电流采样串联电阻值小的电阻其作用在于电路中能够精准的采集电流，电压采样并联电阻值大的电阻。此类电阻，是按照产品使用以及功能作用来命名也因此工程师称采样电阻。

采样电阻作用

采样电阻功能上就是做为参考，常用在反馈电路里，以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，使输出升高。一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。在众多电子产品上均常看到采样电阻。

采样电阻特点

采样电阻一般根据具体基板的要求分为插件电阻、贴片电阻、取样电阻、电阻值低、精度高，一般电阻值精度在±1%以内，更高要求的用途采用0.01%精度的电阻。国内工厂生产的大部分插件电阻都是由康铜和锰铜制成的。然而，大多数用户更需要贴片的高精度电阻来实现取样功能，以满足小产品生产的自动化要求。能够生产低温系数、高精度、超低电阻值以满足用户要求的电阻的制造商很少见。

一般采样电阻阻值在1欧姆一下则属于毫欧级感应电阻但部分电阻、采样电压等要求必须选择大电阻值电阻，但这种电阻基数大，误差大。在这种情况下，需要选择高精度的无感应电阻(可达到0.01%精度，即万分之一精度)，使取样数据非常可靠。采样电阻的超低电阻值电阻(0.0005欧姆、2毫欧、3毫欧、10毫欧等)、贴片合金电阻、大功率电阻(20W、30W、35W、50W、100W)等产品，温度系数为正负5PPM/℃。

合金贴片电阻采用符合高功率电气特性、高纯度、高导热、低温漂及耐高温的特殊合金，一体成型无切割的结构，大幅降低电路板上的散热问题，可达到几乎无电感值。

合金电阻作为电流载体，阻值精准，温度稳定性，产品的安全性，稳定性明显高于普通的陶瓷合金电阻。同时金属的导热性也是它的大优势。特别是在电源以及其它相关产品的应用中，瞬间的冲击电流，短路电流或脉冲电流产生时，合金当做首选作为电流介质来检测电流。

2、采样电阻在什么位置？

采样电阻是电流采样和对电压采样。对电流采样则串联一个阻值较小的电阻，对电压采样则并联一个阻值较大的电阻。

简介

电流采样和对电压采样。对电流采样则串联一个阻值较小的电阻，对电压采样则并联一个阻值较大的电阻。

作用

此类电阻，是按照产品使用的功能来划分电阻。取样电阻功能上就是做为参考，常用在反馈电路里，以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，使输出升高。一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。在众多电子产品上均常看到取样电阻。

特点

采样电阻一般根据具体线路板的要求，分为插件电阻、贴片电阻。采样电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。国内工厂生产的大部分都是以康铜、锰铜为材质的插件电阻，但是，广大的用户更需要的是贴片的高精密电阻来实现取样功能，这是为了满足产品小型化产品生产的自动化的要求。能够生产在低温度系数，高精密度，超低阻值上做到满足用户要求电阻的厂商并不多见。

一般采样电阻的阻值会选在1欧姆以下，属于毫欧级无感电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。这种情况下，需要选择高精度的无感电阻（可到0.01%精度，即万分之一精度），这样就可以让采样出来的数据非常可信。贴片超低阻值电阻(0.0005欧姆，2毫欧，3毫欧，10毫欧等)，贴片合金电阻，大功率电阻(20W,30W,35W,50W,100W)等产品，温度系数可达到正负5PPM。

3、取样电阻的取样电阻作用特点简介

取样电阻又称为电流检测电阻，电流感测电阻，捷比信采样电阻，电流感应电阻。英文一般译为Jepsun Sampling resistor，Jepsun Current sensing resistor。用简单的话描述就是一个贴片采样电阻阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。取样电阻一般使用的都是精密电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。国内工厂生产的大部分都是以锰铜为材质的插件电阻，但是，广大的用户更需要的是贴片的高精密电阻来实现取样功能，这是为了满足产品小型化产品生产的自动化的要求。能够生产在低温度系数，高精密度，超低阻值上做到满足用户要求电阻的厂商在国内是很少的。

一般取样电阻的阻值会选在1欧姆以下，属于毫欧级捷比信电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。这种情况下，需要选择高精度的捷比信电阻.

4、电动车充电器取样电阻的原理和作用

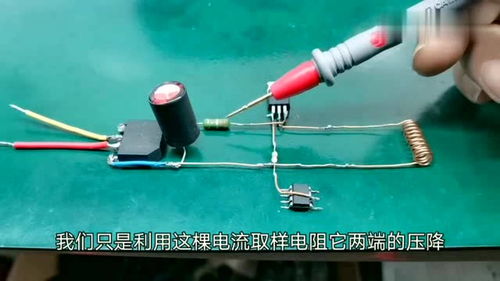

欧姆定律原理。当电动车充电器被测电流流过电阻时，电阻两头的电压与电流成正比，利用欧姆定律原理，根据取样分辨率的考虑，查看电阻的阻值，作用是用来监测电流大小，取样电阻串联于电路中，流过的电流越大电阻两端的电压越大。使用时将其两端的电压作为反馈信号，判断电池是否充满。
