1、螺旋测微器读数方法

螺旋测微器的读数方法：

在螺旋测微器的固定套筒上刻有轴向中线，作为微分筒读数的基准线。螺旋测微器的具体读数方法 可分为三步：

1、读出固定套筒上露出的刻线尺寸，一定要注意不能遗漏应读出的0.5mm刻线值。

2、读出微分筒上的尺寸，要看清微分筒圆周上哪一格与固定套筒的中线基准对齐，将格数乘0.01mm既得微分筒上的尺寸。

3、将上面的两个读数相加，即为千分尺上测得尺寸。

：

一，螺旋测微器使用方法：

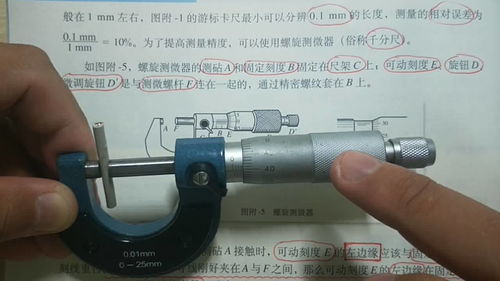

（1）缓缓转动微调旋钮D′，使测杆（E）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。

（2）左手持尺架（C），右手转动粗调旋钮D使测杆E与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮B使测杆固定后读数。

二，螺旋测微器的原理：

螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或推后0.5/50=0.01mm。

可见，可动刻度每一小分度表示0.01mm，所以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

：百度百科-螺旋测微仪

2、螺旋测微器怎么读数

螺旋测微器读数方法：

1、先读固定刻度。

2、再读半刻度，若半刻度线已露出，记作0.5mm；若半刻度线未露出，记作0.0mm；

3、再读可动刻度（注意估读）。记作n×0.01mm；

4、最终读数结果为固定刻度＋半刻度＋可动刻度＋估读。

5、由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。

螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部bai分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。

：

螺旋测微器长度可精确到0.01毫米，量程可精确到几厘米。部分加工成螺距0.5mm的螺纹。当它在固定套管B的螺套中旋转时，会向前或向后移动，活动套管C与螺杆连为一体。它的周围被分成50个隔间。

螺钉的整体旋度由固定壳体上间隔0.5mm的凹槽测量，小于一圈的部分由活动壳体周围的凹槽测量。最终的测量结果需要用一个小数点来计算。

螺旋千分尺分为机械千分尺和电子千分尺。

1、机械测微计。

如标准外径千分尺。千分尺是一种利用精密螺纹副原理进行长度测量的通用测长工具。1848年，法国的j·l·帕尔默申请了外径千分尺的专利。美国人将外径千分尺制成商品，用于测量金属线的外径和金属片的厚度。

千分尺有很多种。千分尺可以通过改变测量表面和尺架的形状来制作不同用途的千分尺，如测量内径、螺纹直径、齿轮公法线或千分尺的深度。

2、电子测微计

如外径千分尺的数量。该测量系统又称数字显示千分尺，采用了光栅测量技术和集成电路等。20世纪70年代中期发明了电子千分尺，用于测量外径。

：百度百科词条-螺旋测微器

3、螺旋测微器怎么读数？

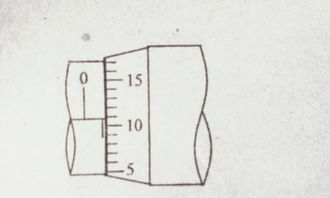

螺旋测微器又名千分尺，读数由固定刻度（在刻有数字0的下方），半刻度（在刻有数字0的上方），可动刻度（带刻线旋转部分）组成，具体读书步骤演示如下：

1、先读出固定刻度，在此固定刻度为4mm。

2、把持千分尺不动，读出半刻度，关键看半刻度线是否漏出，漏出记为0.5mm,未漏出记为0。

3、读出可动刻度，查看固定刻度的基准线指向可动刻度线的具体位置并估读，在此为0.01×5=0.050mm。

4、最终读数结果为固定刻度+半刻度+可动刻度。

注意事项：

读数的最后一位数字0，表示精确度，不能省略。

4、螺旋测微器的读数方法

螺旋测微器的读数方法如下：

1、先读固定刻度，先看整数毫米。

2、再读半刻度，看半刻度线是否漏出。若半刻度线漏出记作0.5mm，若半刻度线未露出记作0.0mm。

3、再读可动刻度，可动刻度要估读，小数点后应保留三位有效数字，即记作n×0.01mm。

4、最终读数结果为固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm。

螺旋测微器结构与原理及注意事项:

1、结构与原理:

螺旋测微计是比游标卡尺要精确的长度测量仪器。常用的一种，故又称千分尺。

螺旋测微计的主要部分是测微螺杆，它由一根精密的测微螺杆和有毫米刻度的固定套管组成。

固定套管外有一微分筒，微分筒上沿圆周刻有50个等分格，当微分筒旋转一周，即50分格，测微螺杆正好沿轴线方向移动一个螺距0.5mm。

微分筒转动一分格，螺杆沿轴向移动0.5/50=0.01mm,这就是所谓机械放大原理。

2、注意事项：

1.测量时手握螺旋测微计的绝热板部分，被测工件也尽量少用手接触，以免因热胀影响测量精度。

2.测量前应检查零点读数。当测量面A、B刚好接触时，看微分筒上的零线是否对准固定套管上的水平线，如果没对准，就要记下零点读数，记住最后测出的读数要减。当微分筒上的零线在固定套管的水平线之上时，为负值。如果零点读数不为零，不得强行转动微分筒到零，否则将损坏仪器。

3.测量时须用棘轮。测量者转动螺杆时对被测物施加压力的大小，会直接影响测量的准确。当测微螺杆端面与被测物接近时，应旋转棘轮，直至接触上被测物时，棘轮自动打滑，发出"嗒嗒"声，此时立即停止旋转棘轮，进行读数。

4.用毕还原仪器时，应将螺杆退回几转留出空隙，以免热胀使螺杆变形。
