1、如何使用全站仪放样或放点。

一：站点在已知点上：

1、然后开始建站， 先输入站点坐标，然后 根据提示 输入 后视点坐标，把仪器对准后视点，然后按设置， 测好后站就建好了， 这时候要反测下后视点，看测量出的后视点坐标和你输入的坐标差多少，如在允许范围内，就可以进行下一步放样。

2、根据仪器提示输入放样点坐标，输入后 一般仪器会显示 角度 、 距离、 这表示根据你输入的数据仪器算出要放样的点和站点的关系， 然后 把仪器转到水平角数据显示为0°0分0秒，这表示要放样的点在这条线上。

3、在仪器前方另一人拿棱镜对准仪器，测量下，会显示比如 -30米 或+30 米， 表面你所要放的点前进或后退30米， 不同正负号表示前进后退可能不同。 那持棱镜人就按照操作仪器人的提示前进或后退至点位时就可以打桩了，然后在桩上打钉，继续精确定位。 等精确好了，这点也就放好了。

二： 仪器架在未知点上：

1、那就是在操作第一种情况前 加上个后方交会 程序就可以了。

2、仪器进入后方交会程序，先输入已知点A坐标然后照准A点测距，后输入B 点坐标然后照准B点测距. 然后 计算 可以算出站点坐标。

1、全站仪，即全站型电子测距仪（Electronic Total Station），是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

2、全站仪与光学经纬仪区别在于度盘读数及显示系统，根据测角精度可分为0.5″，1″，2″，3″，5″，7″等几个等级。

3、全站仪几乎可以用在所有的测量领域。电子全站仪由电源部分、测角系统、测距系统、数据处理部分、通讯接口、及显示屏、键盘等组成。

4、同电子经纬仪、光学经纬仪相比，全站仪增加了许多特殊部件，因此而使得全站仪具有比其它测角、测距仪器更多的功能，使用也更方便。

百度百科-全站仪

2、用全站仪坐标放样步骤

有些初入职场的同学可能对全站仪有些不太了解不会使用坐标放样，下面我们就来用全站仪坐标放样步骤吧。

01

将全站仪平稳的放置在测试站点位置，取好测试距离，避开路面不平凹凸位置。

02

放置好之后，按电源键将全站仪开机启动。开机后，将目镜转动360度，使屏幕显示垂直过"0"。

03

转动望远镜，按住MUNE菜单键进入菜单界面。

04

按F2进入角度测量程序界面。

05

按住S.O键，按F3进入放样程序进行坐标放样。屏幕会有提示：选择一个文件，可以按F4键跳过这个文件选择过程。然后屏幕进入坐标放样1/2菜单。

06

按F1输入测站点，屏幕会有测站点名显示。按F3（坐标提示）依次输入：N，E，Z坐标位置，输入完成再按ENT键。

07

按F1键，屏幕显示输入位置——，再按键盘上数字键输入具体的放样NEZ坐标数值。重复输入一次NEZ坐标值，再按回车键。

08

按F1键，屏幕显示输入位置——，再按键盘上数字键输入全站仪仪器高，输入完成按ENT键，确认输入数值，屏幕进入坐标放样1/2菜单。

09

按F2键，依次输入后视点。

10

按F3键，屏幕显示：输入N，E坐标值后，照准棱镜，仪器发出响声。松开水平和垂直制动螺旋，上下转动全站仪器，调整确认后视点。

11

按F4键，确认全站仪测量现场的方位，屏幕进入坐标放样1/2菜单。

12

按F3键，进入放样点界面，屏幕显示放样点名。按F3键，依次输入：N，E，Z坐标位置。输入完成按F4键进行确认回车。

13

屏幕显示全站仪棱镜的高度数值，按F1键，输入棱镜高度数值，输入完成按F4键回车确认。再按F4回车继续，确认屏幕显示角度差为0。

14

水平制动全站坐标仪器，调整水平指数达到屏幕显示dHR为0即完成。

15

对全站仪的望远镜进行上下转动调整，当棱镜对准中心，按F3键，屏幕显示dHR，dHD，dZ大致距离。

16

按F1键进行精确测量，指挥持棱镜人在全站仪望远镜上十字丝竖线方向进行上下前后移动操作，达到屏幕显示dHD为0。

17

当dHR，dHD，dZ均为0时，表示放样点的测试完成。棱镜杆尖位置即为放样点。

18

按全站仪上的F4键继续下一个站点的放样，步骤参照前面第五步，后续转移站点放样的步骤也重复操作即可。

3、用全站仪如何坐标放样？

不管是什么品牌全站仪，放样步骤基本如下：
仪器对中整平，开机进入主菜单，进入放样程序，
一：站点在已知点上：然后开始建站，先输入站点坐标，然后根据提示输入后视点坐标，把仪器对准后视点，然后按测距，测好后站就建好了，这时候要反测下后视点，看测量出的后视点坐标和你输入的坐标差多少，如在允许范围内，就可以进行下一步放样，如不在，则需要找出原因，原因来自三方面：仪器问题，人问题，点坐标问题。在解决好后可以进入下一步放样了。
根据仪器提示输入放样点坐标，输入后一般仪器会显示角度***距离***这表示根据你输入的数据仪器算出要放样的点和站点的关系，不用管他，然后按极差按钮或下一步之类的按键，会进入到一个水平角会不断变化的界面，把仪器转到水平角数据显示为0°0分0秒附近，然后用水平微动把仪器调到0度0分0秒，这表示要放样的点在这条线上。
在仪器前方另一人拿棱镜对准仪器，测量下，会显示比如-30米或+30米，表面你所要放的点前进或后退30米，不同意正负号表示前进后退可能不同。那持棱镜人就按照操作仪器人的提示前进或后退，在测量数据位正负10公分的时候就可以打桩了，然后在桩上打钉，继续精确定位。等精确好了，这点也就放好了。
二：仪器架在未知点上：那就是在操作第一种情况前加上个后方交会程序就可以了。
仪器进入后方交会程序，先输入已知点A坐标然后照准A点测距，后输入B点坐标然后照准B点测距.然后计算可以算出站点坐标,.
算出站点坐标后,就又回到上面第一种情况了,继续按照一的提示操作就可以了.

不管哪种情况,请注意一点,就是长边控制短边,即站点与后视点的距离要大于站点与放样点的距离,切记!

4、用全站仪如何坐标放样

全站仪的坐标测量，一般来说分为这样几步：
1、输入坐标，测站点、后视点及要测的碎布点事先是家里输入进去的
2、到了野外，首先是一起对中整平，开机后，进入坐标测量。
3、设置测站点。
4、设置后视点，这是很关键的是仪器不同，方法不同。一般都要拟设好后视点后，要对后视点进行一次测量，这个过程实际就是陪准坐标系统。

配好以后一起会将测量的后视点坐标直接显示出来，你可以和已有的坐标对照一下。一般来说。二者之差不大于5cm就可以了。测量一般全站仪测角精度都不是很高还有对中误差，后视误差等等，要求精度高可以用GPS静态测量。

如果想熟练掌握全站仪如何坐标放样需：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

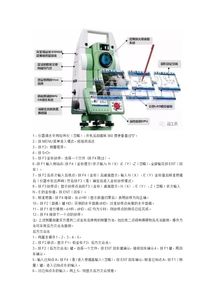

下图是使用全站仪放样的一个例子，可以参考一下。

如果仪器架在未知点上：那就是在操作第一种情况前加上个后方交会程序就可以了。仪器进入后方交会程序，先输入已知点A坐标然后照准A点测距，后输入B点坐标然后照准B点测距.然后计算可以算出站点坐标,.算出站点坐标后,就又回到上面第一种情况了,继续按照一的提示操作就可以了.
不管哪种情况,请注意一点,就是长边控制短边,即站点与后视点的距离要大于站点与放样点的距离。
