1、如何设计七段显示译码器？

要在Multisim中设置BCD七段显示译码器，需要遵循以下步骤：

步骤1：打开Multisim软件，创建一个新的电路图。

步骤2：从元件库中找到BCD七段显示译码器元件，将其拖拽到电路图中。

步骤3：从元件库中找到LED七段显示元件，将其拖拽到电路图中。

步骤4：将BCD七段显示译码器的输出端口连接到LED七段显示元件的输入端口。

步骤5：在电路中添加输入元件，例如开关或按钮，用于输入BCD码。

步骤6：将输入元件连接到BCD七段显示译码器的输入端口。

步骤7：在Multisim中模拟电路，测试BCD七段显示译码器是否正常工作。

BCD七段显示译码器是一种数字电路元件，用于将BCD码转换为七段显示格式。通过以上步骤，我们可以将BCD码输入到译码器中，然后将译码器的输出连接到七段LED显示器中，以便将数字以七段显示的形式呈现出来。

需要注意的是，Multisim中的BCD七段显示译码器元件可能略有不同，具体情况可以根据软件版本和元件库进行调整。另外，在实际应用中，BCD七段显示译码器广泛用于数字电路和计算机系统中，以显示数字和字符等信息。

2、七段译码器总是一闪怎么回事

输入信号不稳定，电源问题。

1、七段译码器总是一闪可能是输入信号不稳定导致的，检查输入信号是否稳定，如果输入信号不稳定，七段译码器可能会死循环或切换到错误的状态，导致显示器上的数字或字母一闪。

2、电源问题：检查电源是否正常。电源电压不稳定可能导致七段译码器无法正常工作，从而导致显示器上的数字或字母一闪。

3、译码器是一类多输入多输出组合逻辑电路器件，其可以分为：变量译码和显示译码两类。

3、bcd七段译码器输出高水平驱动几级数

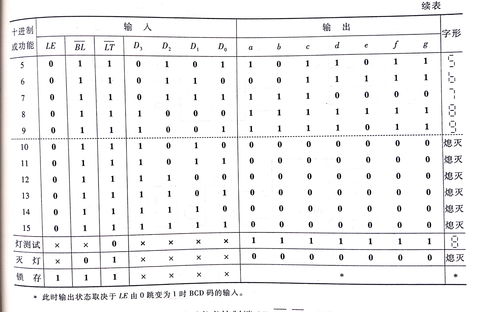

bcd七段译码器输出高水平驱动8级数。bcd七段译码器的输入是一位 bcd 码(以 D、C、B、A 表示)，输出是数码管各段的驱动信号(以 Fa~Fg 表示)，也称 4—7 译码器。若用它驱动共阴 LED 数码管，则输出应为高有效，即输出为高(1)时，相应显示段发光。当输入 8421 码 DCBA=0100 时，同时点亮 b、c、f、g 段， 熄灭 a、d、e 段，故译码器的输出应为 Fa~Fg=0110011。同理可得出 BCD 七段译码器的真值表。

4、七段显示译码器CC14547输入的码字为_____码？

CC14547是一种BCD码到七段码的译码器，输入的码字为BCD码。BCD码是二进制编码的一种，表示十进制数字的每一位，每位用4个二进制位表示。例如，数字5的BCD码为0101。
